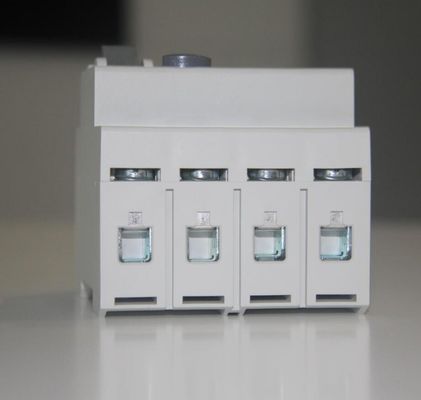

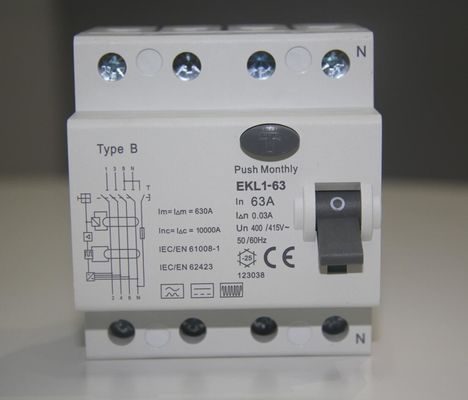

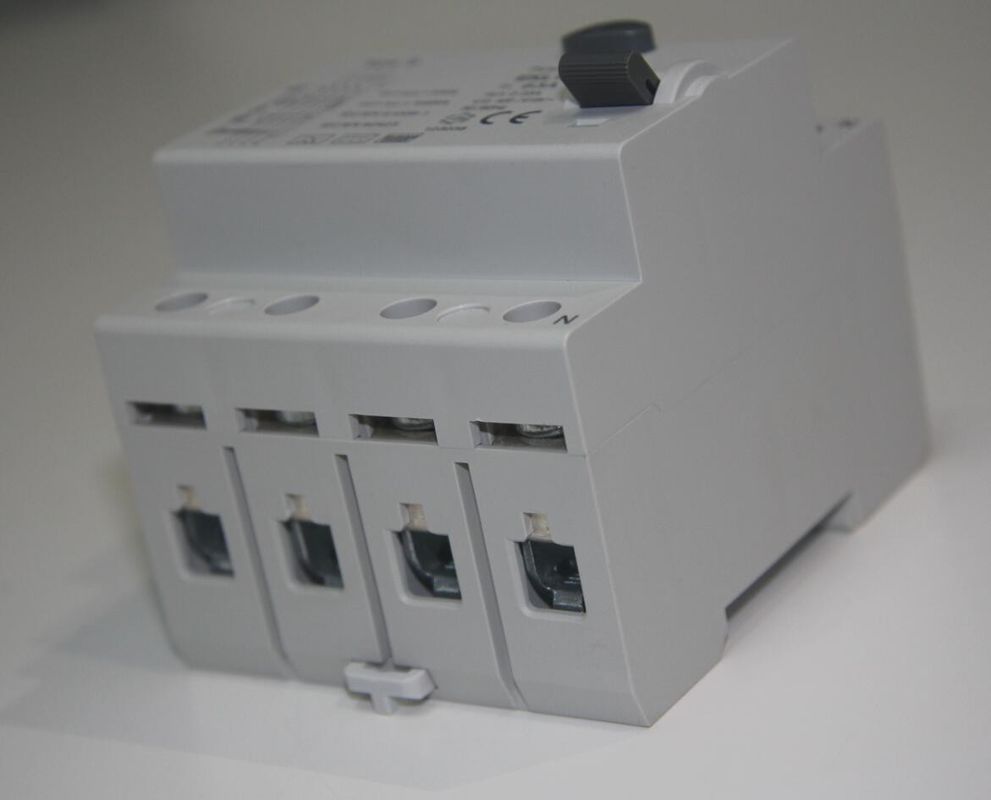

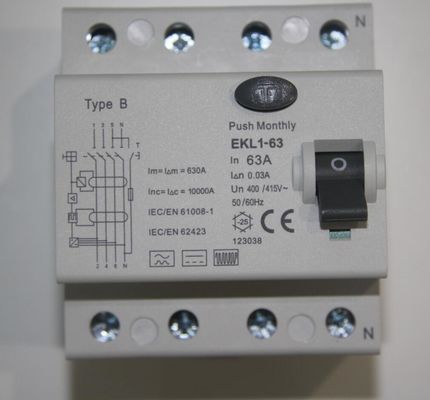

40A 4 Tiang 30mA Tipe B 10KA Pemutus Sirkuit RCD Arus Sisa

Detail cepat

Tipe B RCD selain AC normal, dapat mendeteksi AC frekuensi tinggi dan arus bocor pembumian DC murni.Mengurangi risiko kebakaran dan atau sengatan listrik melalui pemutusan pasokan listrik secara otomatis bergantung pada pemilihan jenis RCCB EKL1-63B yang benar.

Spesifikasi

Instalasi

Tersandung Rentang Saat Ini

Bentuk gelombang yang dapat dideteksi	Sensitif arus searah berdenyut	Bukti arus lonjakan
kelas B Tersandung dipastikan untuk arus sisa AC sinusoidal yang berdenyut arus sisa DC, arus sinusoidal sisa bolak-balik hingga 1000Hz, arus sisa langsung yang berdenyut dan untuk arus sisa searah yang mulus, baik diterapkan secara tiba-tiba atau meningkat secara perlahan.	Mereka bereaksi terhadap arus gangguan AC dan DC yang berdenyut yang mencapai 0 atau hampir 0 dalam satu periode waktu dari frekuensi listrik.	kapasitas lonjakan RCCB. Tidak tersandung pada gelombang arus surja standar 8/20 s menurut VDE 0432 Bagian 2 dengan nilai arus surja hingga 250A.

Aplikasi

• Instalasi EV & PV
• Konverter frekuensi
• instalasi UPS
• Konverter daya frekuensi tinggi
• Membangun lemari catu daya situs
• EKL1-63 Tipe B RCD dapat mendeteksi AC sinusoidal, DC berdenyut, komposit multi-frekuensi serta arus sisa DC yang halus.Selain itu, kondisi trip didefinisikan dengan frekuensi yang berbeda dari 50Hz hingga 1kHz.Dalam jaringan distribusi listrik AC, arus sisa DC murni dapat dihasilkan terutama dari rangkaian penyearah tiga fasa, tetapi juga dari beberapa penyearah satu fasa tertentu.MIDA-80B Tipe B RCD dimaksudkan untuk digunakan untuk beban dengan penyearah tiga fasa. , seperti penggerak kecepatan variabel, sistem PV, stasiun pengisian EV, dan peralatan medis.

Fungsi

• Pemutus Sirkuit Tipe B Mengontrol sirkuit listrik.
• Lindungi orang dari kontak tidak langsung dan perlindungan tambahan terhadap kontak langsung.
• Lindungi instalasi dari bahaya kebakaran karena kesalahan insulasi.Pemutus sirkuit arus sisa digunakan di perumahan, sektor tersier, dan industri Pemilihan Bentuk gelombang yang dapat dideteksi
• Kelas B Tersandung dipastikan untuk arus sisa AC sinusoidal berdenyut arus sisa DC,
• arus sinusoidal residual bolak-balik hingga 1000Hz, pulsa residual langsung EKL1-63B
• arus dan untuk arus sisa searah yang halus, baik diterapkan secara tiba-tiba atau meningkat secara perlahan.
• Sensitivitas tersandung 30mA -perlindungan tambahan terhadap kontak langsung EKL1-63B.
• Waktu tersandung Seketika, Ini memastikan tersandung seketika (tanpa penundaan waktu).

Konstruksi dan Fitur

• Penampilan yang elegan;penutup dan pegangan dalam bentuk busur membuat pengoperasian yang nyaman.
• Jendela penunjuk posisi kontak
• Penutup transparan yang dirancang untuk membawa label.
• Jika terjadi kelebihan beban untuk melindungi sirkuit, RCCB menangani trip dan tetap pada posisi sentral, yang memungkinkan solusi cepat untuk saluran yang rusak.Pegangan tidak dapat bertahan dalam posisi seperti itu saat dioperasikan secara manual.Memberikan perlindungan terhadap gangguan pembumian/arus bocor dan fungsi isolasi.
• Kapasitas menahan arus hubung singkat tinggi EKL1-63B
• Berlaku untuk koneksi busbar tipe terminal dan pin/garpu
• Dilengkapi dengan terminal koneksi yang dilindungi jari EKL1-63B pemutus RCCB
• Bagian plastik tahan api tahan terhadap pemanasan yang tidak normal dan benturan yang kuat
• Putuskan sirkuit secara otomatis ketika arus gangguan/kebocoran pembumian terjadi dan melebihi sensitivitas pengenal.Independen catu daya dan tegangan saluran, dan bebas dari gangguan eksternal, fluktuasi tegangan EKL1-63B RCCB kutub tunggal dengan dua jalur arus;RCCB dua kutub;RCCB tiga kutub;RCCB tiga kutub dengan empat jalur arus, Pemutus Arus RCCB empat kutub

Sertifikasi: TUV
