| Nama merek: | ANS |
| Nomor Model: | ANS-RCBO-32A |
| MOQ: | 1 pc |
| harga: | USD |
| Rincian kemasan: | Paket Ekspor Standar |
| Ketentuan Pembayaran: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |

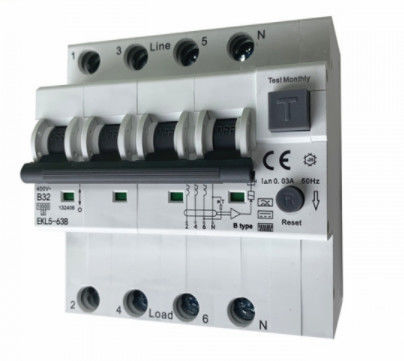

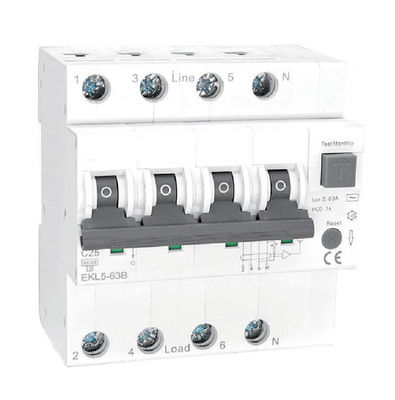

RCCB Tipe B dengan proteksi Arus Lebih Tipe B RCBO 4 kutub B32 MCB RCD Circuit Breaker
Data teknis
| Mode | Elektronik | ||||||||||||||||||||||||||||||
| Jenis Nilai arus In |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Polandia | 2P(1P+N),4P(3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V ~ | |||||||||||||||||||||||||||||||
| Tegangan terukur Ue Tegangan isolasi Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Frekuensi yang dinilai | 50/60Hz | ||||||||||||||||||||||||||||||
| Nilai arus operasi sisa (I△n) | 30.100.300mA | ||||||||||||||||||||||||||||||
| Waktu istirahat di bawah I△n | 0.1s (tipe S 0.5s) | ||||||||||||||||||||||||||||||
| Kapasitas pemutusan terukur | 6.000A | ||||||||||||||||||||||||||||||
| Kelas pembatasan energi | 3 | ||||||||||||||||||||||||||||||
| Tegangan menahan impuls terukur (1,5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Tegangan uji dielektrik pada ind.Freq.selama 1 menit | 2kV | ||||||||||||||||||||||||||||||
| Tingkat pencemaran | 2 | ||||||||||||||||||||||||||||||
| Karakteristik pelepasan termomagnetik | B, C | ||||||||||||||||||||||||||||||
Aplikasi
Fitur Mekanik
| Kehidupan listrik | 4,000 Siklus | ||||||||||||||||||||||||||||||
| Kehidupan mekanis Indikator posisi kontak |
10.000 Siklus ya |
||||||||||||||||||||||||||||||
| Gelar perlindungan | IP20 | ||||||||||||||||||||||||||||||
| Suhu referensi untuk pengaturan elemen termal | 30 | ||||||||||||||||||||||||||||||
| Suhu sekitar (dengan rata-rata harian≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Suhu penyimpanan | -25℃~+70 | ||||||||||||||||||||||||||||||
Instalasi
| Jenis koneksi terminal Ukuran terminal atas/bawah untuk kabel |
Busbar tipe kabel/pin/busbar tipe-U 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Ukuran terminal atas/bawah untuk busbar | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Torsi pengencangan | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Pemasangan | Pada rel DIN EN60715 (35mm) melalui perangkat klip cepat | ||||||||||||||||||||||||||||||
| Koneksi | Dari atas | ||||||||||||||||||||||||||||||
| Kontak bantu | EKM1-OF | ||||||||||||||||||||||||||||||
| Kontak alarm Pelepasan shunt |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Sudut tertinggal 0 ° |
I△n＞0.01A 0.35I△n≤I△≤1.4I△n |
I△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90 ° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135 ° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
Sertifikasi: TUV
|
|
